產品型號說明

①	模塊化、模數化
②	新型
③	系統
④	主電路方案編號
⑤	輔助電路方案編號

使用條件
● 環境溫度：溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃；
● 大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%,但應考慮到溫度變化,有可能會偶然地產生凝露；
● 海拔高度：不超過2000m；
● 本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷,而且在正常條件下應能正常工作；
● 如果上述使用條件不能滿足時，應由用戶和制造廠協商解決；
注:訂購本產品超出上述條件規定時，請與本公司協商。


基本技術參數

1. 電氣性能
額定絕緣電壓		660V(1000)V
額定工作電壓		400V、660V
主母線最大工作電流		5000A
主母線額定耐受電流		100kA/1s
主母線額定峰值耐受電流		220kA/1s
配電母線 ( 垂直母線 ) 最大工作電流		1000A
配電母線 ( 垂直母線 ) 峰值電流
	標準型	105kA( 最大值 )/0.1s
	加強型	176kA( 最大值 )/0.1s

2. 防護等級

符合 IEC 529、DIN 40050 標準

IP30 對大于 Φ2.5MM 固定防護

IP40 對大于 Φ1.0MM 固定防護

IP54 對塵埃和任意方向噴濺作防護

（訂購 IP54 防護等級時應與制造廠協商）

開關柜類型
● 動力配電中心柜（PC）：可采用Emax，MT，3WN,AH、ME系列等斷路器；
● 電動機控制中心柜（MCC）：由大小抽屜組裝而成，各回路主開關采用高分斷塑殼斷路器或旋轉式帶熔斷器的負荷開關；
● 功率因數自動補償柜（帶有手動、自動及運動功率因數補償裝置）。

裝置的運輸和存放
● 裝置不許傾翻和遭受劇烈震動；
● 裝置在拆箱后吊裝時應使用運輸角板，二根鋼線絲繩的夾角應≤120°，如用鏟車，滾棍或撬棒均不允許直接在裝置的底架上進行；
● 裝置在安裝就位時如要小距離移動位置，則可在試架的四個角上撬動；
● 在裝置內不許隨意拆卸電器產品和零部件；
● 應防止雨淋受潮，環境溫度按本樣本的有關規定。

產品的成套性
●  開關柜附有裝箱單，產品合格證，產品使用說明書及必要的圖紙，隨機附件的門鑰匙以及根據配套清單所提供的備品備件等。

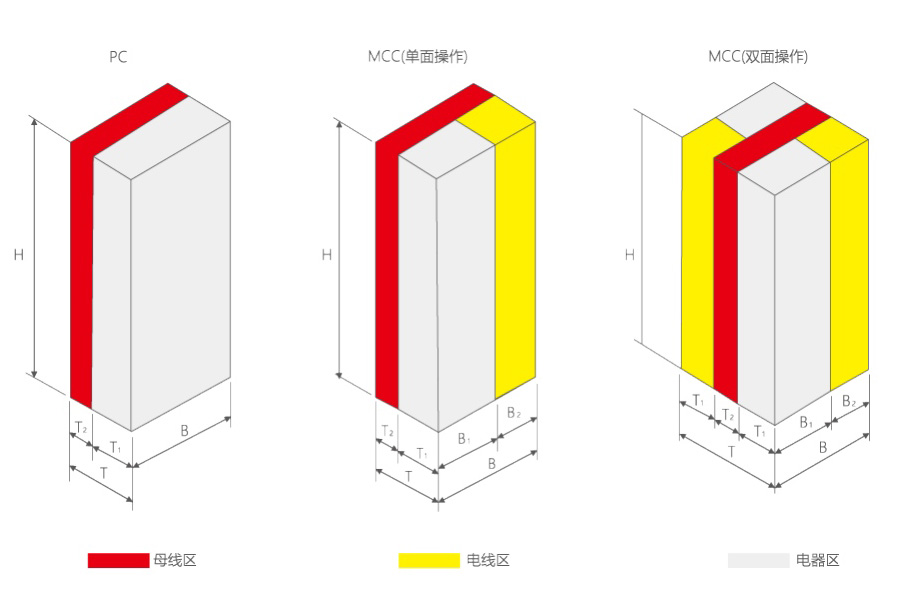

柜體示意圖

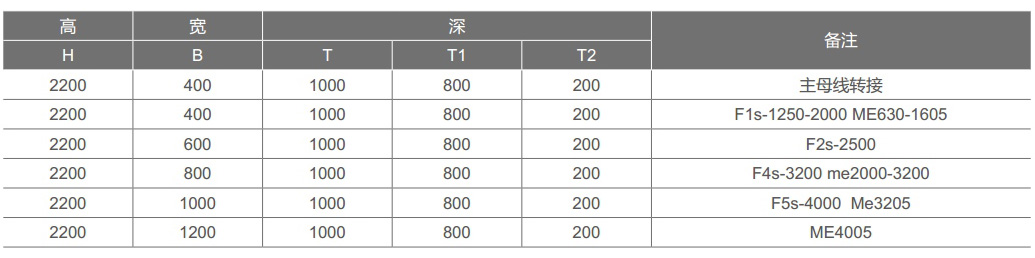

A動力配電中心(PC)柜

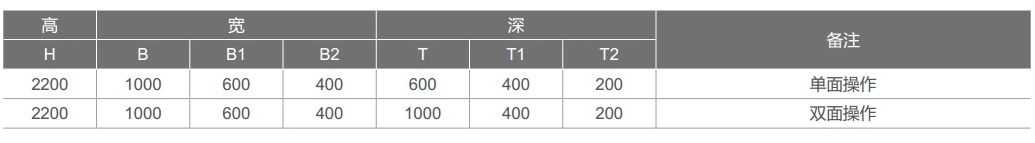

B電動機控制中心(MCC)柜

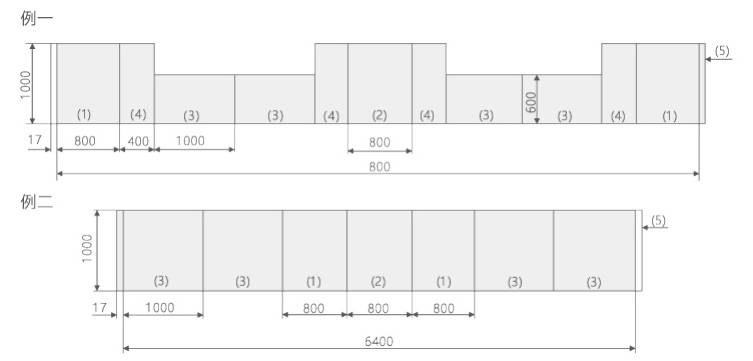

組合方式示意圖

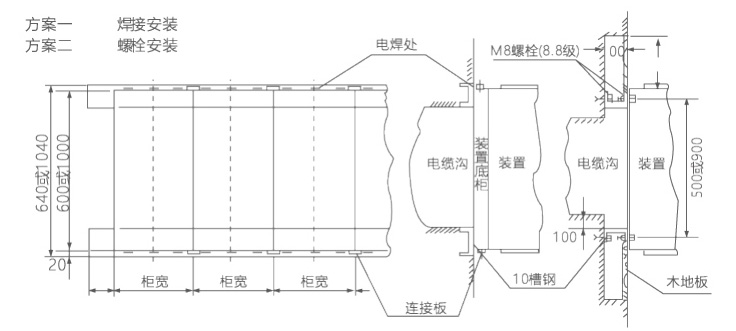

安裝示意圖
