產品型號說明
| ① |
封閉式
|
| ② |
抽出式 |
| ③ |
用途代號：K- 控制中心、L- 動力
|
| ④ |
設計序號：1、2、3
|
| ⑤ |
主電路方案號
|
特點
本系列產品具有分斷能力高，動熱穩定性好，結構先進合理，電氣方案切合實際，系列性。通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
本產品符合IEC 439 NEMA ICS 2-322標準、也符合GB 7251-2005《低壓成套開關設備》國家標準和ZBK 36001《低壓抽出式成套開關設備》專業標準。
使用條件
● 海拔高度：不超過2000m；
● 環境溫度：溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度不低于-50℃；
● 大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50％，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90％；
● 沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所；
● 與垂直面傾斜不超過5°；
● 本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內(不超過24h)不超過+70℃；
注:訂購本產品超出上述條件規定時，請與本公司協商。
技術參數

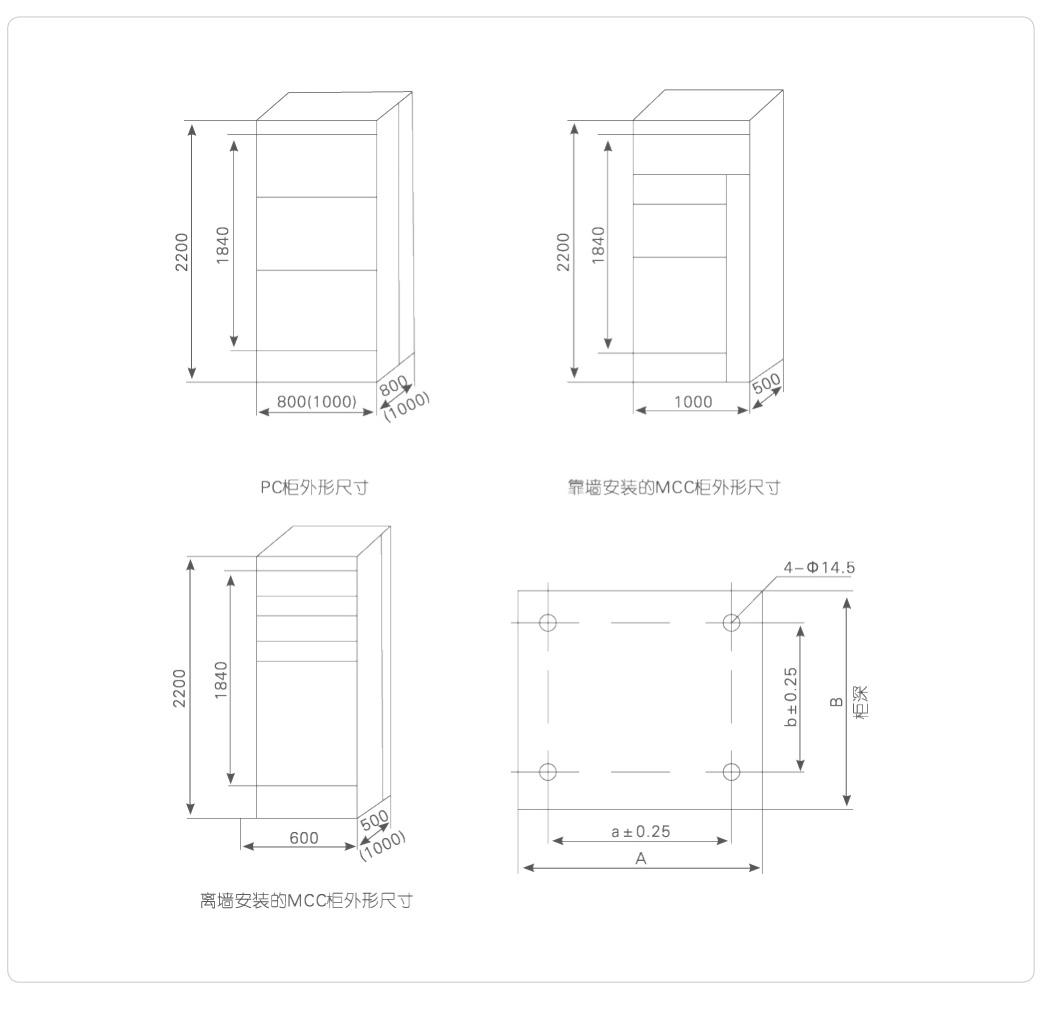

外形及安裝尺寸

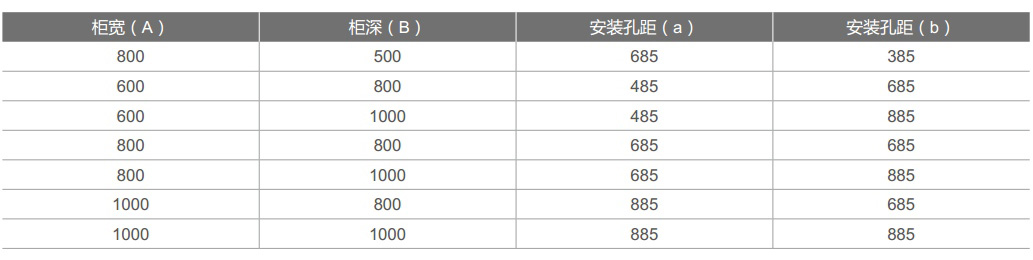

安裝尺寸及安裝孔

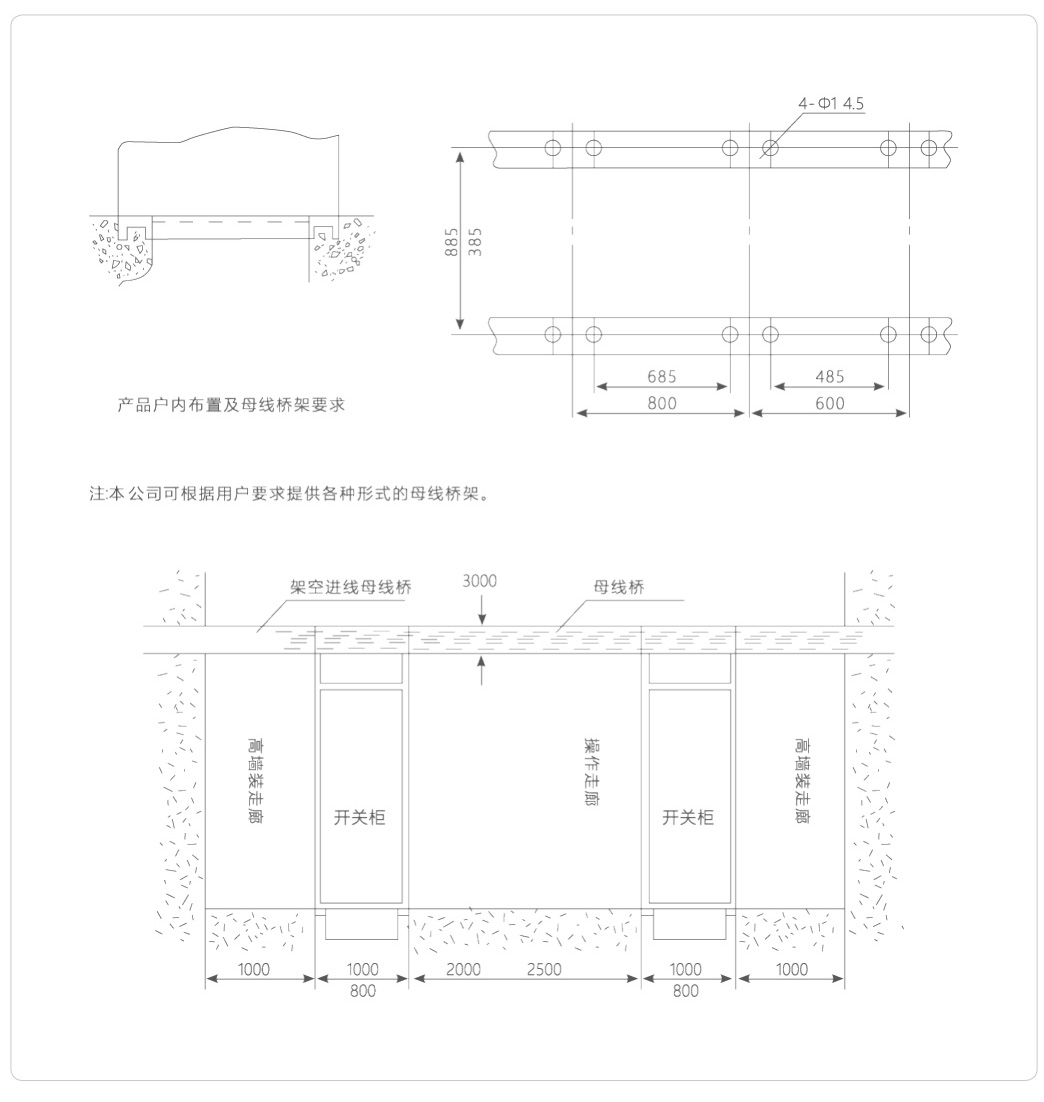

產品安裝基礎示意圖
特別提示
● 本產品在安裝時，柜與柜之間的水平線應連接牢固可靠；
● 本產品的門與主開關有聯鎖功能，即只有在斷電的情況下門才可能打開，本產品的其它側面為螺釘封板，與主開關沒有聯鎖功能，故請用戶在拆開本產品側板檢修時，務必斷開電源；
● 非專業人員請勿打開柜體維護檢修。
