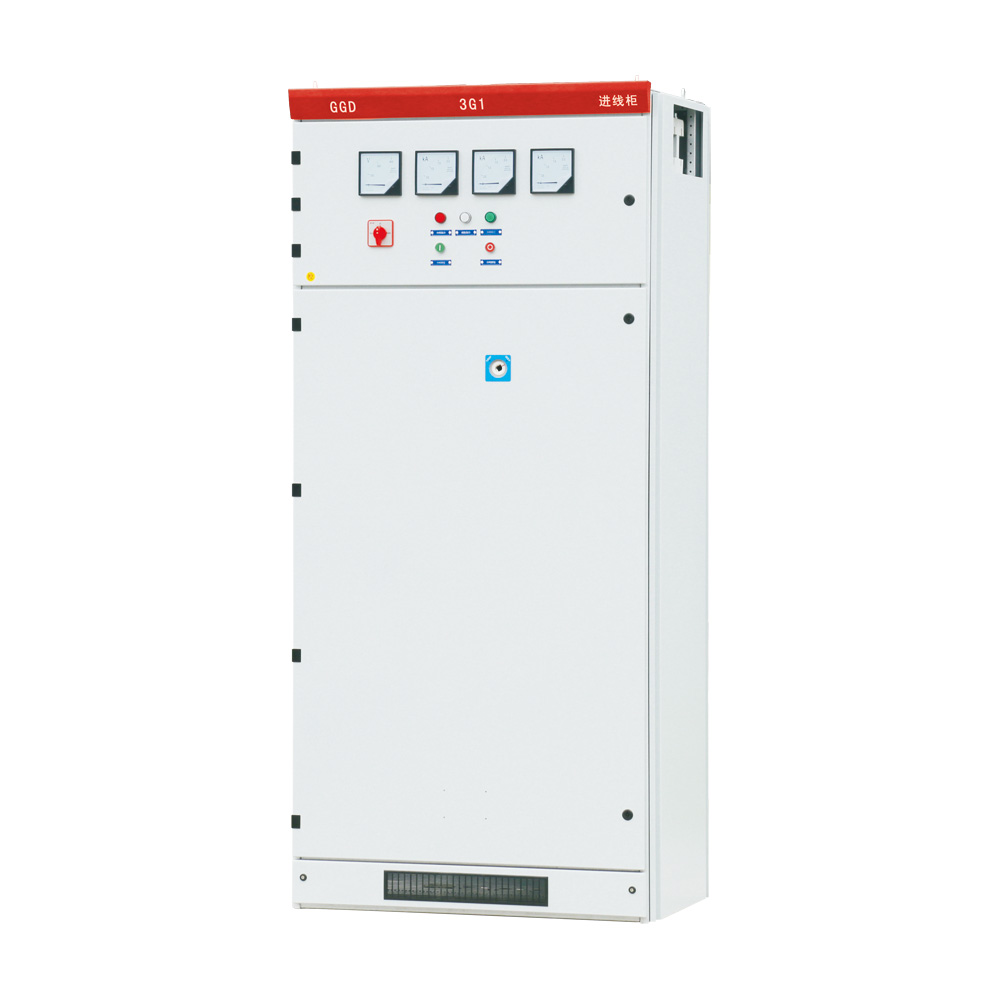

產品型號說明
| ① |
電力用柜 |
| ② |
電器元件固定安裝、固定接線 |
| ③ |
配電柜 |
| ④ |
設計序號：
1-- 分斷能力為 15kA
2-- 分斷能力為 30kA
3-- 分斷能力為 50kA
|
| ⑤ |
主電路方案代號 |
| ⑥ |
輔助電路方案代號 |
使用條件
● 環境溫度：在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度。(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響；
● 設備安裝時與垂直面的傾斜度不超過5%；
● 設備應該安裝在無劇烈震動和沖擊的地方,以及不足以使電器元件受到腐蝕的場所。
注:訂購本產品超出上述條件規定時，請與本公司協商。
電氣性能
電氣性能
1.主電路方案

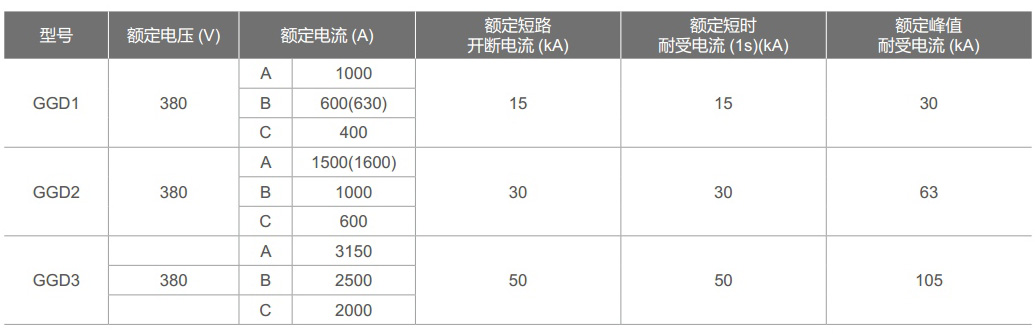

GGD柜的主電路設計了129個方案，共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)。
其中：GGD1型49個方案123個規格
GGD2型53個方案107個規格
GGD3型27個方案68個規格
主電路方案是征求了廣大設計、使用部門的意見選編的，增加了發電廠需要的方案。額定電流至3150A,適合2000kVA及以下的配電變壓器選用。此外，為適應無功補償的需要設計了GGJ 1、GGJ2電容補償柜，其主電路方案4個，共12個規格。
2.輔助電路方案
輔助電路的設計分供用電方案和發電廠方案兩部分，GGD柜內有足夠的空間安裝二次元件，同時還開發研制了專用的LMZ3D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。
3.主母線
考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時可采用單鋁排母線，額定電流大于1500A時采用雙銅排母線，生產廠按此規定制造樣機并通過型式試驗，當然，生產廠也可根據用戶的要求將鋁母線換成同等載流量的銅母線。母線的搭接面均采用搪錫工藝處理。
4.電器元件選擇
GGD柜主要采用國內已能批量生產的較先進的電器元件，同時也根據經濟、合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品如DZ10D、DZ20等，不選用已淘汰的產品。
HD13BX和HS13BX型旋轉操作式刀開關是為滿足GGD柜獨特結構的需要而設計的專用的元件, 它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。
如設計部門根據用戶需要，選用性能更出色、技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器 元件造成制造和安裝方面的困難。
為進一步提高主電路的動穩定能力，設計了GGD柜專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO合金材料熱塑成型，絕緣強度高、自熄性能好、結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾，絕緣支撐是套筒式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。
安裝與使用
產品到達收貨地點后,首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因。對于不立即安裝的產品，應根據使用條件的規定,放置于適當的場所。
產品安裝
產品的安裝應按安裝示意圖進行，基礎槽鋼和螺栓由用戶自備。主母線整排鍍錫安裝時應將搭接面修理平整，處理干凈，涂上中性凡士林或采取其他措施，然后用螺栓堅固。
產品在安裝完畢后投入運行前需進行如下項目的檢查與試驗
1.檢查柜體面漆有無脫落，柜內是否干燥，清潔。
2.電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
3.主要電器的主輔觸頭的通斷是否可靠、準確。
4.儀表指示與互感器的變比及極性是否正確。
5.母線連接是否良好，絕緣支撐件，安裝件及附件是否安裝牢固可靠。
6.輔助接點是否符合要求，熔斷器的熔芯規格是否正確，繼電器的整定值是否符合設計要求，動作是否可靠準確。
7.電路的接點是否符合電器原理圖要求。
8.保護電路系統是否符合要求。
9.用500伏兆歐表測量絕緣電阻值不得低于1MΩ。

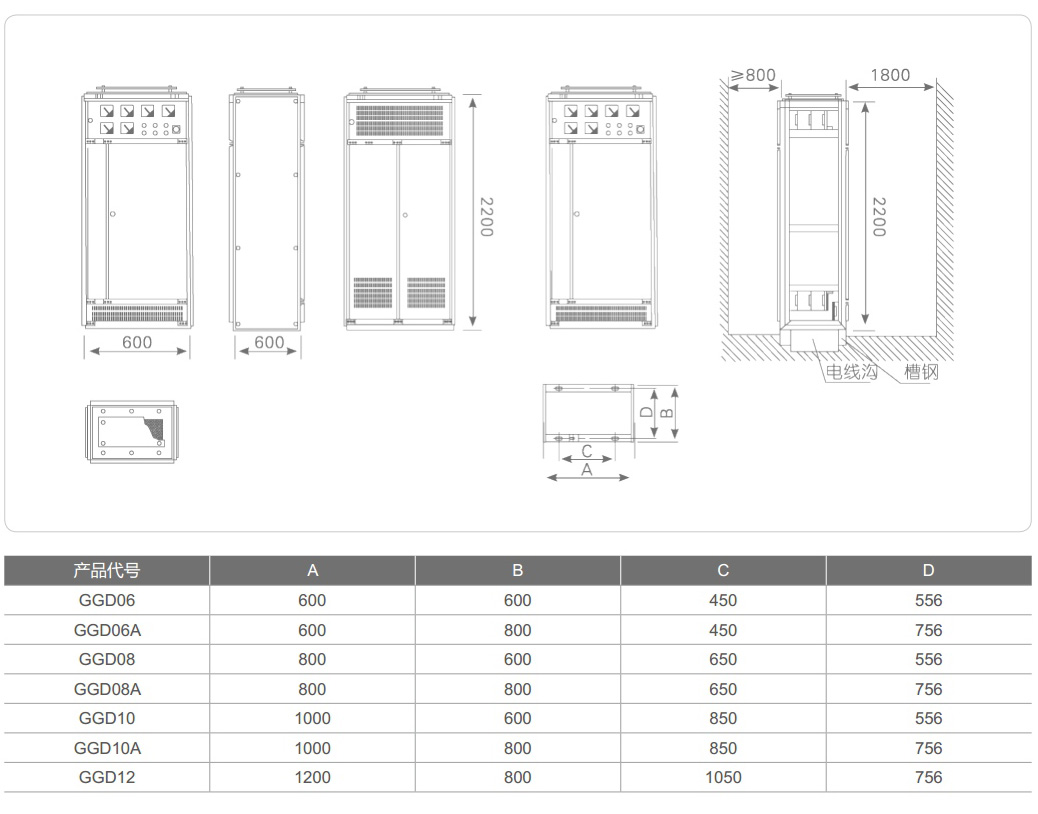

外形及安裝尺寸
產品成套性
我公司供貨時提供下列文件及附件：
● 裝箱清單；
● 產品合格證；
● 使用說明書；
● 出廠試驗報告；
● 有關電氣圖紙；
● 柜門鑰匙，操作手柄及合同單規定的備品條件。
使用注意事項
本產品為不靠墻安裝，單面（正面），雙面開門維修低壓配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入或開啟進行操作，檢查和維修。
空氣斷路器，經過多次合、分后，會使主觸頭局部燒傷和產生碳化物質，使接觸電阻增大，應定期對空氣斷路器按其使用明書進行維護和檢修。
